沈阳中捷摇臂钻床厂使用说明书，其操纵手柄、手轮、按钮用途一-览表， 在开动设备之前，首先将总电源接通，即可操纵沈阳中捷摇臂钻床厂各部。
1、主轴的起动：

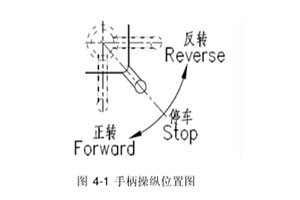

使主轴起动需按下按钮1<SB2>, 随即按钮中的指示灯点亮，此时，按图4-1将手柄15 转至正转或反转位置，主轴即顺或逆时针方向转动。
2、主轴转速及进给量的变换：
拨动手柄9，使其上所示的转速对准箭头即可得到所需转速。旋转手柄，使其上箭头对准所需进给量即可实现进给量的变换。
3主轴的进给：

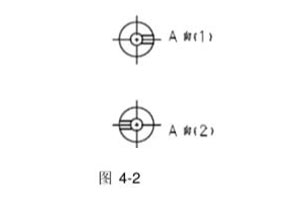

机动进给:将手柄14 向下压至极限位置，再将手柄10 向外拉出，机动进给已被接通。若主轴正转为向下进给;若主轴反转，主轴向.上进给;若需切断机动进给，将手柄14抬起即可。手动进给:将手柄10向里推进，顺或逆时针方向转动手柄10即可带动主轴向，上或向下进给。微量进给:将手柄14 向上抬至水平位置，再将手柄10向外拉出，转动手轮17即可实现微量进给。定程切削:转动图4-2中的旋钮8至A向(1)所示位置，此时刻度盘脱开啮合，可转动刻度盘使所需切削深度值与箱体上的副尺“0”线对齐，再转动旋钮8至图4-2中的A向(2)所示位置，此时刻度盘啮合，接通机动进给;当切削深度达到所需值时，手柄14 会自动抬起，断开机动进给，完成定程切削。攻螺纹:操作与手动进给相同。注意:此操作应限制每分钟不能超过8次，以防主电机过热损坏。
4主轴箱和立柱的夹紧、松开：
立柱的夹紧与松开是由手柄4 操作进行。当手柄拾至最上时，立柱松开;在最下位置时立柱夹紧。主轴箱的夹紧与松开是由手柄6 操作进行。当手柄抬至最上时，主轴箱松开:在最下位置时主轴箱夹紧。
5摇臂夹紧、松开及升降：
摇臂的夹紧与松开是由手柄5 操作进行。当手柄扳至右面时，摇臂夹紧，当扳至.上方时摇臂松开。注意:由于电气联锁控制，只有在摇臂松开后，摇臂升降运动才允许进行。按下按钮12 时摇臂上升:按下按钮13时摇臂下降。 摇臂上升或下降至所需位置时，松开按钮，升降运动即停止。
6、摇臂回转时应注意的问题：
因沈阳中捷摇臂钻床厂没有汇流环装置，故在推动摇臂回转时，务必注意，不能总是沿一个方向连续回转。
