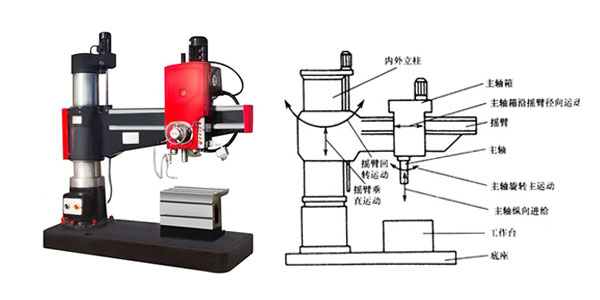

Z3032中捷摇臂钻床结构图主要是由：主轴箱、内外立柱、摇臂、主轴、工作台、底座组成。Z3032中捷摇臂钻床其中主轴箱可以在摇臂上移动，并用摇臂绕着立柱旋转。摇臂还可沿立柱上下移动，以适应加工不同高度的工件。较小的工件可以安装在工作台上，较大的工件可以直接放置在机床底座上或地面上。摇臂钻床主要由底座、内柱、外柱、摇臂、主轴箱、工作台等组成。内柱固定在底座的一端，外柱覆盖，外柱可围绕内柱旋转360度。摇臂的一端是一个套筒，用于上下移动外柱。由于螺杆与外柱一体，升降螺母固定在摇臂上，摇臂不能绕外柱旋转，只能与外柱一起旋转。

主轴电机内柱旋转。夹紧和放松的内部和外部轴,摇臂的升降螺杆的电机，Z3032中捷摇臂钻床主轴的夹紧和放松和摇臂是由电气控制的机械臂、主轴承装置的控制方法严格遵循程序丢失,将摇臂和工作台的夹紧轴的内部和外部的列。主轴箱是一个基复合组件,由主驱动电动机,主轴和主轴驱动机制、饲料和变化机制,摇臂钻床的操作机制如图主轴承是安装在摇臂的水平导轨,可以沿着水平导轨通过手轮操作。加工时，主轴箱通过专用紧固装置固定在摇臂导轨上，外柱紧固在内柱上，摇臂紧固在外柱上，然后进行钻孔。 沈阳机床中捷摇臂钻床厂将始终保持高品质、高服务为客户创造更高价值。（销售热线：15714003923）
